Fil de trame
Le titre du fil fait référence à la finesse du fil. Les principaux indicateurs utilisés pour exprimer la finesse du fil sont S, D, N, Tex et Dtex. Des tissus spécifiques utilisent des spécifications particulières, S et D étant les plus couramment utilisées. Toutefois, la littérature scientifique et technique utilise généralement l'équivalent en tex.
Indicateurs couramment utilisés
1. Nombre métrique (Nm) (système de poids fixe)
Le titre métrique désigne la longueur en mètres d'un gramme de fibre ou de fil à un taux d'humidité standard, mesurée en nombre métrique. Un titre plus élevé indique un fil plus fin. Le titre métrique est principalement utilisé dans la filature de la laine et la production de fils fantaisie.
2. Comptage impérial (Ne/S) (système de poids fixe)
Le titre britannique désigne le nombre de multiples de 840 yards par livre de fil à un taux d'humidité standard. Le titre britannique étant un système basé sur le poids, un titre plus élevé indique un fil plus fin.
3. Denier (D) (système de longueur fixe)
Le denier désigne le poids en grammes de 9 000 mètres de fibre ou de fil, mesuré en denier. Il est généralement utilisé pour les fibres synthétiques et la soie. Une valeur de denier plus élevée indique une fibre ou un fil plus grossier.
4. Tex (système de longueur fixe)
Le tex fait référence au poids en grammes de 1000 mètres de fibre ou de fil à un taux d'humidité standard. Plus la valeur tex est élevée, plus la fibre ou le fil est grossier.
Conversion des unités
Conversion entre le nombre de filets tex et métrique (N) :
tex×N=1000
Conversion entre tex et denier (D) :
D=9tex
Conversion entre le tex et le compte anglais (fil de type coton S) :
tex × S = K
(Valeurs K : fil de coton pur K=583.1, fibre synthétique pure K=590.5, fil de polyester-coton K=587.6, fil de coton-viscose (75:25) K=584.8, fil de viscose-coton (50:50) K=587.0)
Conversion entre le denier (D) et le nombre impérial (S) :
D×S=5315
Conversion entre le denier (D) et le nombre métrique de fils (N) :
D×N=9000
Conversion du nombre de fils
Ce tableau indique les valeurs équivalentes entre le décitex (dtex), le coton anglais (Ne), le coton métrique (Nm) et le denier (D).
| Decitex (dtex) | Coton anglais (Ne) | Nombre métrique (Nm) | Négationniste (D) |
|---|---|---|---|
| 666.6 | 8.75 | 15.00 | 600.0 |
| 583.0 | 10.00 | 17.15 | 524.7 |
| 500.0 | 11.66 | 20.00 | 450.0 |
| 364.4 | 16.00 | 27.44 | 128.0 |
| 333.3 | 17.49 | 30.00 | 100.0 |
| 291.5 | 20.00 | 34.30 | 262.4 |
| 277.6 | 21.00 | 36.02 | 249.8 |
| 222.2 | 26.24 | 45.00 | 200.0 |
| 182.2 | 32.00 | 54.88 | 164.0 |
| 166.7 | 34.97 | 60.00 | 150.0 |
| 156.3 | 37.21 | 64.00 | 140.0 |
| 145.8 | 40.00 | 68.59 | 131.2 |
| 133.32 | 44.29 | 75.00 | 120.0 |
| 111.1 | 54.28 | 90.00 | 100.0 |
| 97.17 | 60.00 | 102.9 | 87.45 |
| 83.29 | 70.00 | 120.1 | 75.00 |
| 77.77 | 74.00 | 126.9 | 70.00 |
| 44.44 | 131.18 | 225.0 | 40.00 |
| 33.33 | 174.90 | 300.0 | 30.00 |
| 22.22 | 262.35 | 450.0 | 20.00 |

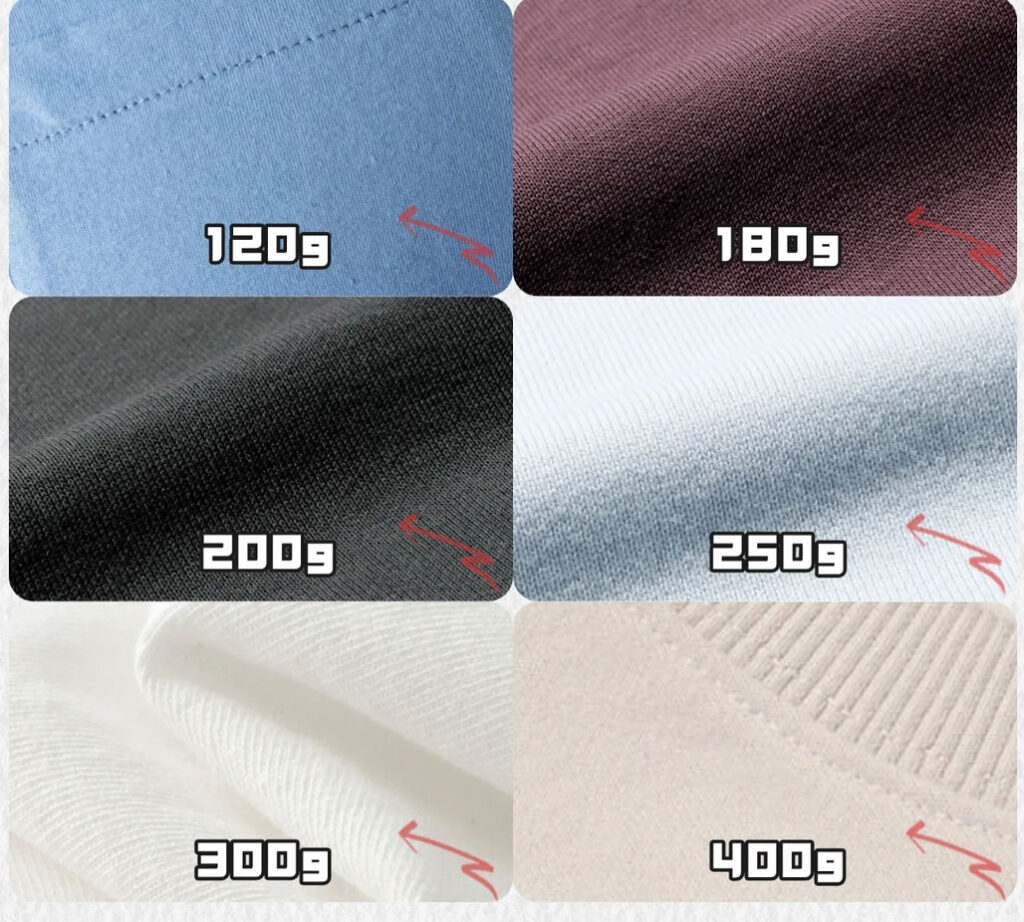

GSM (poids du tissu)
GSM (Grammes par mètre carré) désigne le poids du tissu en grammes par mètre carré. En général, pour un fil de même qualité, plus le nombre de fils est élevé, plus le GSM est élevé.
La conversion du grammage d'un tissu grège en celui d'un tissu fini à l'aide d'une formule peut entraîner des écarts importants par rapport à la réalité. Cela est principalement dû à deux raisons : si le tissu grège peut être calculé à l'aide d'une formule, plus les conditions sont proches du poids réel, plus le résultat est précis. Cependant, comme le tissage est un processus physique, la transformation du tissu grège en tissu fini implique de multiples processus de teinture et de finition, ce qui entraîne des changements physiques et chimiques dans le tissu. Cela augmente la variabilité, impliquant différents types de machines et de processus, ce qui conduit à des spécifications et des normes différentes pour chaque entreprise. Par conséquent, la conversion entre le grammage du tissu grège et celui du tissu fini varie d'une entreprise à l'autre.
Comment établir une formule de conversion ?
Il est recommandé de collecter les résultats des conversions antérieures de tissus grèges en tissus finis dans l'entreprise, puis d'utiliser un ordinateur pour sélectionner les résultats les plus fréquents en tant que norme, et enfin d'évaluer sa praticité en fonction de la situation de production de l'entreprise avant d'établir une formule de conversion.
Exemple de référence : (Tissus généraux, procédés généraux de tissage et de teinture) Poids brut = Poids fini de la commande x Coefficient de poids brut
Tissu gris poids du tissu
Tissu uni 92% / Double perle 88% / Vêtement double face 89% / Simple perle 93% / Vêtement simple 89% / Tissu uni extensible 100% / Serviette 106% / Double face 88% / Côte extensible 91% / Côte 83% / Mèche extensible 92% / Mèche 87%
❶ Poids du tissu par unité de surface : Il s'agit du poids du tissu par unité de surface, généralement exprimé en grammes par mètre carré (g/m2). La méthode de calcul commerciale la plus simple est la suivante :
Poids par mètre carré (g/m²) = (Poids par mètre (g/m)) / (Largeur du tissu (cm)) × 100
Par exemple :
Les tissus de coton sont généralement compris entre 70 et 250 g/m2 ;
Le poids du tissu en laine vernie (peignée) est d'environ 185 g/m2 ;
Le tweed épais (peigné) pèse environ 280 g/m2 ;
Les tissus de soie fins ont généralement une densité comprise entre 20 et 100 g/m2.
Le poids au mètre carré d'un tissu grège est également l'un des indicateurs de qualité permettant d'évaluer les propriétés physiques des tissus, ce qui est encore plus important pour les tissus en laine. Les normes publiées par le ministère pour les tissus en laine peignée et les tissus en fibres chimiques de type laine stipulent que :
si le poids au mètre carré est inférieur à la tolérance admise (spécifiée comme 5%), il est classé comme produit de première classe ; s'il est supérieur à 5% mais ne dépasse pas 7%, il est classé comme produit de deuxième classe.
❷ Méthode de calcul conforme à la “norme publiée par le ministère” (le facteur de reprise d'humidité doit être déduit) :
GK=L×BG0(100+WK)×100
Où ? Poids GK par mètre carré à un taux d'humidité standard (g/m2)
GO-Poids sec de l'échantillon (g)
WK - Reprise d'humidité standard de l'échantillon (%)
L-Longueur de l'échantillon (cm)
Vitesse B Largeur de l'échantillon (cm)
Voici un extrait de la reprise d'humidité standard (WK) des fils couramment utilisés.
Fil de coton : 8.5% ; Fil de laine peignée : 16% ; Fil de laine cardée : 15% ; Fil polyester/coton (65/35) : 3.2%.
❸ Méthode de calcul pour l'estimation approximative du poids par mètre carré sur la base des facteurs de structure du tissu :
G(g/m2)=100Ntr⋅Ptr+100Ntw⋅Ptw=0.01(Ntr⋅Ptr+Ntw⋅Ptw)
Dans la formule : NtT - numéro de tex du fil de chaîne (nombre)
NTw - Numéro de tex du fil de trame (taille)
Densité de PT-Warp (fils/10cm)
PW-Densité de trame (fils/10cm)
Cette formule de calcul est une approximation ; elle ne tient pas compte de la flexion du fil, de l'allongement et des variations de poids du tissu au cours du traitement. (Note : le nombre de tex se réfère au poids (g) de 1000 mètres de fil à un taux d'humidité standard).
Poids d'un mètre carré de tissu de coton séché non collé :
Gj=(1-aj)(1+Sjz)×100Pj×10×gj×(1-Fj)Gw=(1-aw)×100Pw×10×gwG=Gj+Gw
Où : G - le poids sec d'un mètre carré de tissu de coton sans encollage (grammes) ;
Gj - Poids à sec des fils de chaîne dans un mètre carré de tissu de coton (grammes).
Gw-Poids sec du fil de trame dans un mètre carré de tissu de coton (grammes).
Pj - Densité de la chaîne du tissu en coton (fils/10 cm)
Pw-Densité de trame du tissu de coton (fils/10 cm) ;
gj - Poids sec standard du fil de chaîne (grammes/100 mètres) ;
gw-Standard dry weight of weft yarn (grammes/100 mètres) ;
Fj - Taux total de déchets aériens des fils de chaîne ;
aj - taux de rétrécissement de la chaîne ;
Sjz - Allongement total des fils de chaîne ;
aw - taux de rétrécissement de la trame.
en :
- Poids sec standard des fils de chaîne et de trame (g/100) = Nombre de fils métrique × 0,92166 / 10 ou = 53,74 / Nombre de fils anglais
- Le poids des brins est calculé sur la base du poids après leur combinaison.
- Allongement total de la chaîne : L'encollage d'un fil simple est calculé à 1,2% (dont le bobinage et l'ourdissage sont calculés à 0,5%, et l'encollage est calculé à 0,7%). Pour les fils retors inférieurs à No. 10.2, le calcul est de 0.3% ; pour les fils supérieurs à No. 10.2, le calcul est de 0.7%.
- L'allongement du fil de trame indirect est relativement faible et peut être ignoré.
- Taux d'envol total de la chaîne : 1,2% pour les tissus à grosses mailles ; 0,6% pour les tissus à armure toile à mailles moyennes ; 0,9% pour les tissus à sergé ; 0,8% pour les tissus à mailles fines ; et 0,6% pour les tissus à fils.
- L'allongement total des fils de chaîne, le taux d'envol total des fils de chaîne et le taux de rétrécissement des fils de chaîne et de trame constituent la base de calcul du poids d'un mètre carré de tissu, et non les indicateurs prescrits.
Méthodes simples pour fixer les prix et estimer la consommation de fil dans l'atelier
Consommation de fils de chaîne par 100 mètres = densité de chaîne/comptage × largeur × 0,0065
Consommation de fils de trame par 100 mètres = densité de trame / nombre de fils × largeur × 0,0065
Une autre plus raisonnable : (pour les ingénieurs de processus)
Nombre de fils de chaîne par 100 mètres = (nombre de fils de chaîne × nombre total de fils de chaîne / (1 - taux de rétrécissement de la chaîne)) / 10000 × 1.01
Le nombre de fils de trame par 100 mètres = nombre de fils de trame × densité de trame × 3,937 × (largeur du peigne + fil de la bobine) / 100000 × 1,003
Fil recyclé - utilisez 12 cm pour le fil élastique et 8 cm pour le fil ordinaire.
Cette formule est largement utilisée par le personnel de vente pour des calculs pratiques. Le principe est correct et le calcul est simple, mais les erreurs sont inévitables (votre soi-disant 101g/m2 est-il absolument correct ? Certainement pas, c'est juste plus précis).
Le poids au mètre carré de l'étoffe grise = (densité de la chaîne + densité de la trame) × 1,1 × 59 / (2,54 × nombre de fils) = densité de la chaîne × 1,1 × 59 / (2,54 × nombre de fils) + densité de la trame × 1,1 × 59 / (2,54 × nombre de fils).
a. Densité chaîne (trame) / 2,54 - Convertir la densité impériale en densité métrique
b. Coefficient 1,1 - Ce coefficient tient compte du taux de rétrécissement de la chaîne (trame) et de la perte de fil de chaîne (trame), qui est d'environ 10%. Bien qu'il y ait un écart, ce n'est pas un problème majeur pour un calcul pratique et rapide.
c.59/nombre de fils - Il s'agit de la conversion du nombre de fils anglais en nombre de fils métriques. Elle prend en compte des facteurs de conversion tels que le coton 583,1 et le polyester 590,5, et utilise un facteur de 590. Bien qu'il y ait une certaine erreur, ce n'est pas un gros problème.
Résumé de Aung Crown :
Chaîne a * b * c + Trame a * b * c = Précision + Densité de la trame) * 1,1 * 59 / (2,54 * Nombre de fils) = Poids par mètre carré du tissu gris
